Paine-eroon perustuva mittaus prosessiväliaineille
Kun väliainetta kuristetaan, kasvatetaan samalla paine-eroa. Mittaamalla tätä paine-eroa ja suhteuttamalla se väliaineen tiheyteen ja käytettävään putkikokoon saadaan paine-eron avulla laskettua virtausmäärä.
Mittaus soveltuu nesteille, kaasuille ja höyrylle.
Etuna yksinkertainen rakenne
Paine-eromittaus on vanha, verraten yksinkertainen tapa virtausmittaukseen.

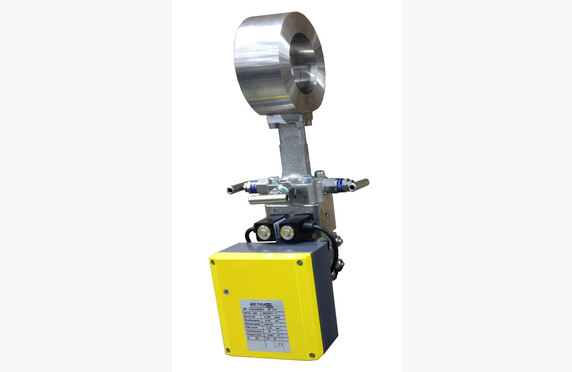

Edustamamme BOPP&REUTHER ja METRA paine-erolaitteet voidaan toimittaa joko erillisasenteisina tai kompaktisti paine-erolähetin asennettuna suoraan mittalaippaan.
Laskutuskäytön mittauksissa käytetään pääsääntöisesti standardin SFS EN 5167 mukaisia mittaustapoja.
SFS EN 5167 standardin mukaiset mittaustavat ovat:
- mittalaippa eli kuristuslaippa
- virtaussuutin (ISA-1932)
- venturisuutin
- venturiputket
Standardi määrittää:
- painerolaitteen rakenteen ja valmistustavan
- virtausmäärän laskentayhtälön
- paine-erolaitteiden purkauskertoimen eri aukkosuhteille ja mittaustavoille
- laajenemiskertoimen kaasumaisille väliaineille
- suorat osuudet ennen ja jälkeen paine-erolaitteen
Harvoissa prosesseissa paine ja lämpötila ovat vakaita. Tästä syystä pitää väliaineen
tiheys ρ kompensoida lämpötilan ja paineen perusteella. Kompensointi voidaan tehdä joko suoraan paine-erolähettimessä tai käyttää erillistä kompensointiyksikköä.
Metalli laajenee lämmetessä. Laskutuskäytön mittauksissa lämpötilamuutokset huomioidaan muuttamalla lämpötilamittausten perusteella paine-eromittarin virtausaukon kokoa, ennalta ohjelmoidun lämpölaajenemiskertoimen perusteella.
Optiona METRAn paine-erolähettimet ovat varustettavissa automaattisella nollapisteen kalibrointimodulilla. Tämä pidentää huomattavasti mittaustarkkuuden säilymistä ja vähentää laitteen kalibrointitarvetta.
