Pinnanosoittimet kaasuille ja polttoaineille

Pinnanosoittimen avulla nähdään paikallisesti, millä korkeudella pinta on säiliössä.

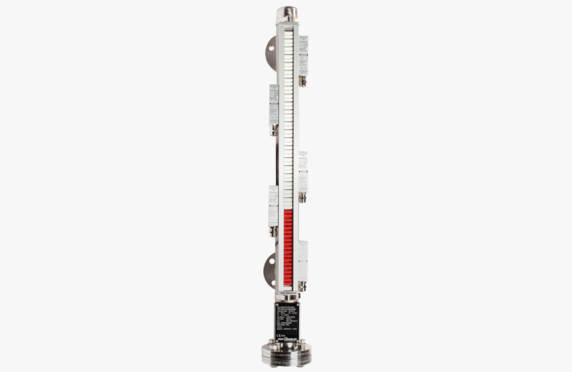

Magneettinen pinnanosoitin on tarkoitettu säiliön pinnanosoitukseen. Uimuriputki on liitetty säiliöön yhdysputkilla, joten pinnanosoitti­men nestepinta on koko ajan samalla tasolla kuin säiliön nestepinta. Uimurissa on magneetti, joka vaikuttaa uimuriputken ulkopuolella olevaan pintaosoittimeen, pintalähettimeen ja rajakytkimiin.

Osoitin koostuu pienistä kestomagnetoiduista levyistä, jotka käänty­vät 180 astetta uimurin kulkiessa niiden ohitse. Levyjen kääntöpuoli on punaisen värinen, jolloin säiliössä oleva nestepinta nähdään osoit­timessa helposti luettavana punaisena pylväänä.

Intra-Automation ITA -mallistosta löytyy useita eri malleja eri prosessiolosuhteisiin: huoltovapaa pinnanosoitin syövyttäville, helposti syttyville, myrkyllisille, kylmille ja kuumille nesteille sekä kahden nesteen välisen rajapinnan osoitukseen:

  • mitta-alue: 5 000 mm/osa max.
  • paineluokka: PN 10 ... PN 320
  • väliaineen lämpötila: -50 °C ... 400 °C
  • näyttö: mekaaninen ja/tai sähköinen
  • hälytysrajat: aseteltavat reed-releet
  • materiaali: AISI316, PVC, PP, PVDF
  • varustettavissa reed-relevastusketjua käyttävällä analogilähettimellä


Matalapaineisissa säiliöissä on edullisinta käyttää yksinkertaista lasiputkiosoitinta. Mikäli paineet ovat suuremmat, suosittelemme vankkarakenteista heijastusosoitinta. Näissä molemmissa malleissa nesteen pinta voidaan nähdä osoittimessa olevasta läpinäkyvästä mittausosasta. Lasiputki-, heijastus- ja läpinäkyvät osoittimet on varustettu sulkuventtiilein, joissa optiona ovat turvakuulat lasirikon varalta.
